Peugeot 308: Smontaggio - rimontaggio : Condensatore di refrigerazione

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

TASSATIVO : Prima di qualsiasi intervento sul circuito di refrigerazione, rispettare le precauzioni da prendere.

ATTENZIONE : Togliere otturatori dei collettori, fasce e raccordi solo al momento del raccordo al veicolo.

1. Sostituzione sistematica dei pezzi

2. Attrezzatura

Materiale : Stazione di ricarica e di riciclaggio .

3. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

CATENA DI TRAZIONE PHEV

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica).

CATENA DI TRAZIONE PHEV

Svuotare :

• Il circuito di refrigerazione ; Con la stazione di carica e riciclaggio
• Il circuito di raffreddamento della catena di trazione ibrida

Smontare :

• Le ruote anteriori
• I parafanghi anteriori
• Il paraurti anteriore
• Il radiatore del circuito di raffreddamento della catena di trazione ibrida

4. Smontaggio

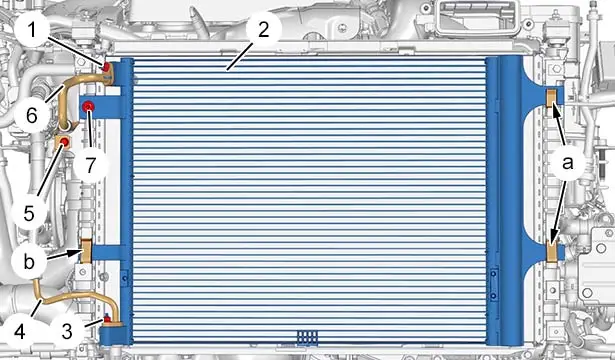

Smontare :

• La vite (5)
• I dadi (1), (3)

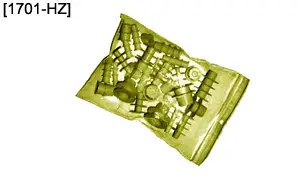

ATTENZIONE : Chiudere rapidamente tutte le condutture per evitare l’ingresso di umidità ; Con gli attrezzi [1701-HZ].

Disaccoppiare i condotti di refrigerazione (4), (6) perpendicolarmente al condensatore di refrigerazione (2).

Togliere la vite (7).

Estrarre il condensatore di refrigerazione (2) (in "a", "b").

Smontare :

• Il condensatore di refrigerazione (2)
• Le guarnizione toriche dei condotti di refrigerazione (4), (6)

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• Le guarnizione toriche dei condotti di refrigerazione (4), (6) (nuove)
• Il condensatore di refrigerazione (2)
• La vite (7)

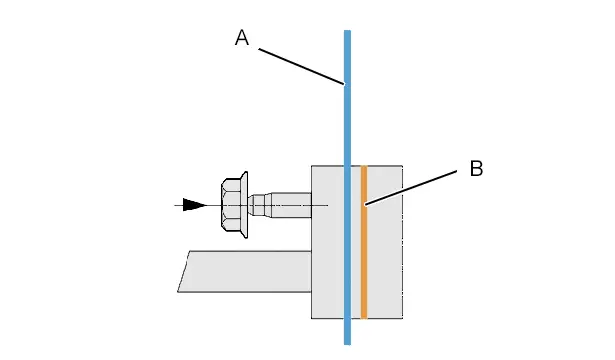

ATTENZIONE : Durante il rimontaggio dei tubi di refrigerazione, la superficie di appoggio "A" della flangia deve essere appoggiata sulla superficie di appoggio "B" del condensatore di refrigerazione prima di serrare il dado.

Verificare la pulizia dei condotti di refrigerazione (4), (6) a monte e a valle del condensatore di refrigerazione (2).

ATTENZIONE : Collocare guarnizioni nuove lubrificate con dell’olio per compressore di refrigerazione prima di ricollocare i tubi.

Abbinare i condotti di refrigerazione (4), (6) perpendicolarmente al condensatore di refrigerazione (2).

Rimontare :

• I dadi (1), (3)
• La vite (5)

Effettuare un tiraggio a vuoto del circuito di refrigerazione (Per 15 minuti minimo).

Verificare la sigillatura del circuito di refrigerazione.

CATENA DI TRAZIONE PHEV E RAFFREDDAMENTO AUTOMATICO

Effettuare :

• Un tiraggio a vuoto del circuito di refrigerazione (Per 35 minuti minimo)
• Una ricarica del circuito di refrigerazione

6. Operazioni complementari

Rimontare :

• Il radiatore del circuito di raffreddamento della catena di trazione ibrida
• Il paraurti anteriore
• I parafanghi anteriori
• Le ruote anteriori

CATENA DI TRAZIONE PHEV

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica).

CATENA DI TRAZIONE PHEV

Riempire e spurgare :

• Il circuito di raffreddamento della catena di trazione ibrida
• Il circuito di refrigerazione ; Con la stazione di carica e riciclaggio

Riportare il veicolo sulle sue ruote.
