Peugeot 308: Smontaggio - rimontaggio : Condotti di refrigerazione

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

ATTENZIONE : Togliere otturatori dei collettori, fasce e raccordi solo al momento del raccordo al veicolo.

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Guarnizioni toriche (Valvola riduttrice di pressione di refrigerazione)	4
Guarnizioni toriche (Condensatore di refrigerazione)	4
Guarnizioni toriche (Compressore di refrigerazione)	4
Guarnizioni toriche (Scambiatore termico acqua - refrigerazione )	4

2. Attrezzatura

Materiale : Stazione di carica e di riciclaggio del circuito di refrigerazione.

Attrezzo	Riferimento	Descrizione

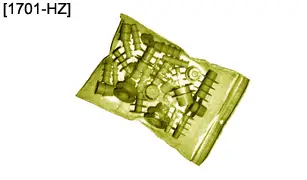

	[1701-HZ] (*)	Tappi di protezione circuito di refrigerazione
(*) Se l’attrezzo specifico non è disponibile utilizzare un normale attrezzo da officina

3. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

CATENA DI TRAZIONE MHEV

Svuotare il circuito di refrigerazione ; Utilizzando la stazione di carica e di riciclaggio del circuito di refrigerazione.

Smontare :

• Le ruote anteriori
• I parafanghi anteriori
• La protezione sotto al motore
• Il deflettore sotto al paraurti anteriore
• Il paraurti anteriore
• I proiettori
• La modanatura superiore
• I deflettori dell’aria
• Il modulo d’entrata dell’aria pilotata
• La scatola del filtro dell’aria

4. Smontaggio

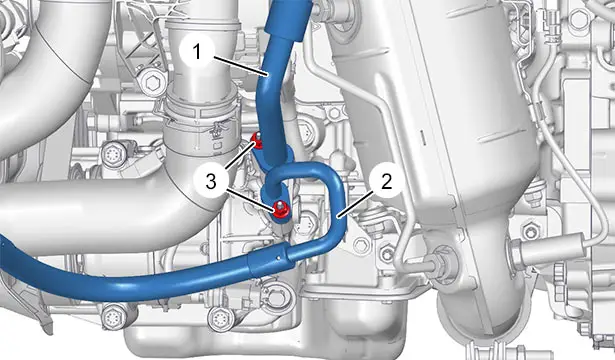

ATTENZIONE : Tappare velocemente i condotti di refrigerazione (1), (2) ed il compressore di refrigerazione per evitare l’entrata di umidità ; Con gli attrezzi [1701-HZ].

Togliere i dadi (3).

ATTENZIONE : Disaccoppiare i condotti di refrigerazione (1), (2) perpendicolarmente al compressore di refrigerazione.

Disaccoppiare :

• Il condotto di refrigerazione alta pressione (2) del compressore di refrigerazione elettrico
• Il condotto di refrigerazione bassa pressione (1) dell’insieme condotti di refrigerazione

ATTENZIONE : Tappare rapidamente tutti i condotti e il condensatore per inibire l’entrata di umidità ; Con gli attrezzi [1701-HZ].

ATTENZIONE : Disaccoppiare il condotto di refrigerazione (2) perpendicolarmente al condensatore di refrigerazione .

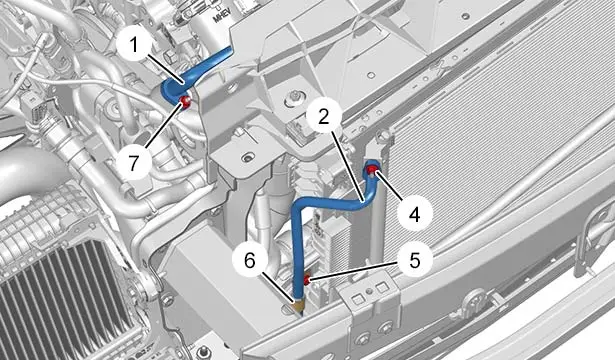

Smontare :

• La vite (5)
• I dadi (4), (7)

Liberare la piastra (6).

Disaccoppiare :

• Il condotto di refrigerazione alta pressione (2)
• Il condotto di refrigerazione bassa pressione (1) dell’insieme condotti di refrigerazione

ATTENZIONE : Tappare rapidamente tutti i condotti e il condensatore per inibire l’entrata di umidità ; Con gli attrezzi [1701-HZ].

ATTENZIONE : Disaccoppiare il condotto di refrigerazione (8) perpendicolarmente al condensatore di refrigerazione .

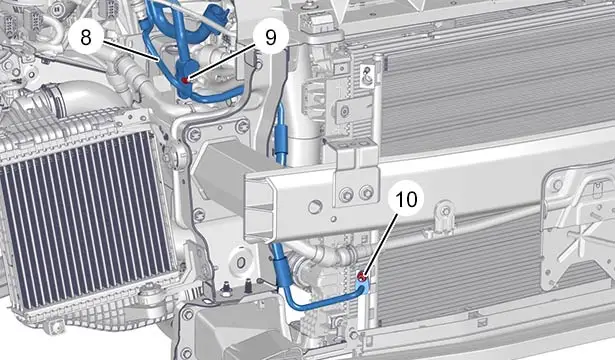

Togliere il dado (10).

Disaccoppiare l’insieme dei condotti di refrigerazione (8).

Togliere il dado (9) dei condotti di raffreddamento (8) dello scambiatore termico acqua - raffreddamento .

Disaccoppiare i condotti di raffreddamento (8) perpendicolarmente all’scambiatore termico acqua - refrigerazione .

Smontare le guarnizioni toriche dei condotti di refrigerazione (8).

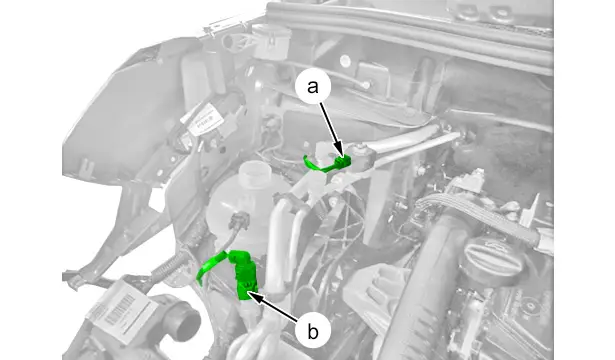

Scollegare :

• Il connettore del pressostato di refrigerazione ‎ (in "b")
• Il connettore (in "a")

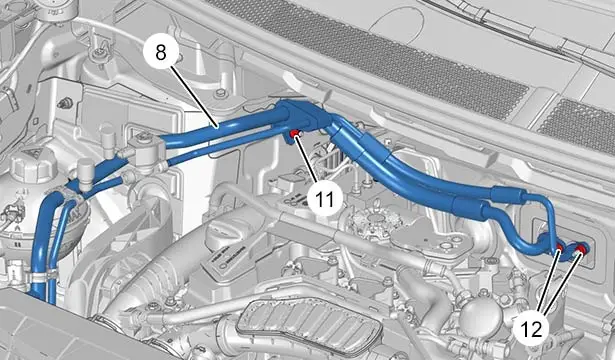

Togliere i dadi (12).

ATTENZIONE : Tappare rapidamente tutti i condotti e l’espansore per evitare l’entrata di umidità ; Con gli attrezzi [1701-HZ].

Disaccoppiare l’insieme condotti di refrigerazione (8) perpendicolarmente all’espansore di refrigerazione .

Spostare l’insieme condotti di refrigerazione (8).

Smontare :

• Il dado (11)
• L’insieme condotti di refrigerazione (8)

5. Rimontaggio

ATTENZIONE : Controllare la pulizia dei condotti di refrigerazione (1), (2), (8) a monte e a valle degli elementi del circuito di refrigerazione.

ATTENZIONE : Collocare nuove guarnizioni toriche lubrificate con olio per compressori di refrigerazione prima di ricollocare il tubo di refrigerazione (1), (2), (8).

CATENA DI TRAZIONE MHEV

ATTENZIONE : Rispettare le coppie di serraggio.

Coppie di serraggio :

• Elementi del circuito di refrigerazione
• Ruote

Rimontare (Nell’ordine) :

• L’insieme condotti di refrigerazione (8)
• Il dado (11)

ATTENZIONE : Il supporto dei condotti di refrigerazione deve appoggiare sull’interfaccia, prima del serraggio dei dadi (12), (9).

Accoppiare l’insieme condotti di refrigerazione (8) sull’espansore di refrigerazione .

Ricollocare i dadi (12).

Abbinare i condotti di raffreddamento (8) perpendicolarmente allo scambiatore termico acqua - raffreddamento .

Ricollocare il dado ‎(9) dei condotti di refrigerazione ‎(8) dello scambiatore termico acqua - refrigerazione ‎.

ATTENZIONE : Il supporto dei condotti di refrigerazione deve appoggiare sull’interfaccia, prima del serraggio dei dadi (10), (4), (7).

Accoppiare sul condensatore di refrigerazione :

• L’insieme condotti di refrigerazione (8)
• Il dado (10)
• Il condotto di refrigerazione alta pressione (2)
• Il dado (4)
• La piastra (6)
• La vite (5)

Abbinare il condotto di refrigerazione bassa pressione ‎(1) dell’insieme condotti di refrigerazione ‎.

Rimontare la vite (7).

ATTENZIONE : Il supporto dei condotti di refrigerazione deve appoggiare sull’interfaccia, prima del serraggio dei dadi (3).

Accoppiare sul compressore di refrigerazione :

• Il condotto di refrigerazione alta pressione (2) del compressore di refrigerazione elettrico
• Il condotto di refrigerazione bassa pressione (1) dell’insieme condotti di refrigerazione

Ricollocare i dadi (3).

Ricollegare :

• Il connettore del pressostato di refrigerazione ‎ (in "b")
• Il connettore (in "a")

Effettuare un tiraggio a vuoto del circuito di refrigerazione (per almeno 15 minuti).

Verificare la sigillatura del circuito di refrigerazione.

6. Operazioni complementari

Rimontare :

• La scatola del filtro dell’aria
• Il modulo d’entrata dell’aria pilotata
• I deflettori dell’aria
• La modanatura superiore
• I proiettori
• Il paraurti anteriore
• Il deflettore sotto al paraurti anteriore
• I parafanghi anteriori
• Le ruote anteriori
• La protezione sotto al motore
• Il veicolo sulle sue ruote

CATENA DI TRAZIONE MHEV

Effettuare :

• Un tiraggio a vuoto del circuito di refrigerazione (per almeno 35 minuti)
• Una ricarica del circuito di refrigerazione

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

Controllare il funzionamento della refrigerazione.
