Peugeot 308: Smontaggio - rimontaggio : Copricerchio (Cerchione in lamiera )

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

ATTENZIONE : Durante le operazioni di smontaggio-rimontaggio : Non utilizzare attrezzi.

1. Smontaggio

Smontare il coprimozzo della ruota .

2. Rimontaggio

ATTENZIONE : Rispettare il posizionamento del bullone antifurto (2) della ruota ; Rischio di rottura delle mollette di fissaggio equidistanti dal copricerchio della ruota durante il rimontaggio.

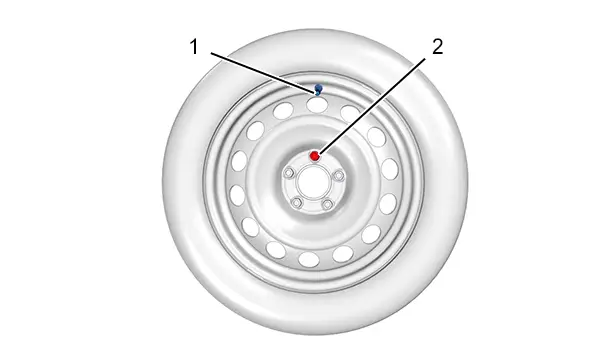

ATTENZIONE : In presenza di un bullone antifurto (2) della ruota, è obbligatorio posizionare il bullone antifurto (2) davanti alla valvola (1) della ruota.

Controllare il posizionamento del bullone antifurto (2) della ruota (Se presente ).

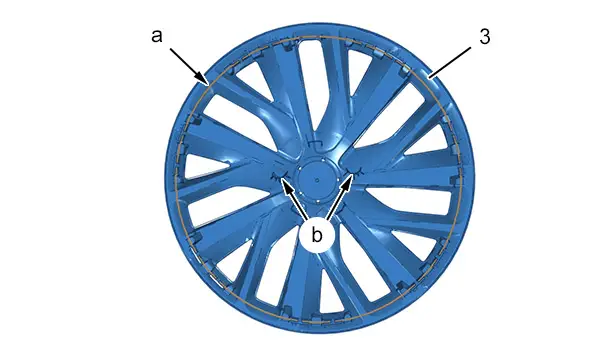

ATTENZIONE : Verificare che l’anello del copricerchio (3) della ruota anteriore "a" sia presente, e controllarne le condizioni prima di rimontarlo.

ATTENZIONE : Controllare le condizioni degli 2 elementi di centraggio "b" del coprimozzo (3) della ruota prima del rimontaggio.

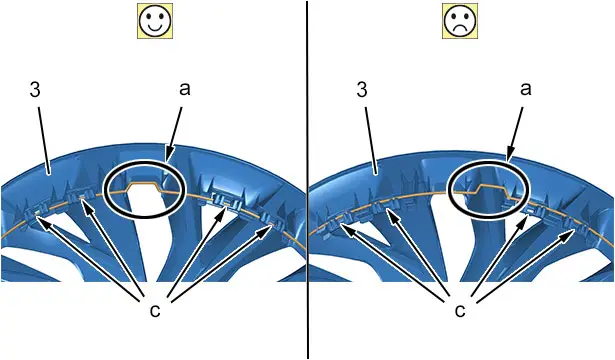

ATTENZIONE : Verificare che l’anello del copricerchio (3) della ruota anteriore "a" sia posizionato correttamente e agganciato in posizione prima del rimontaggio(in "c").

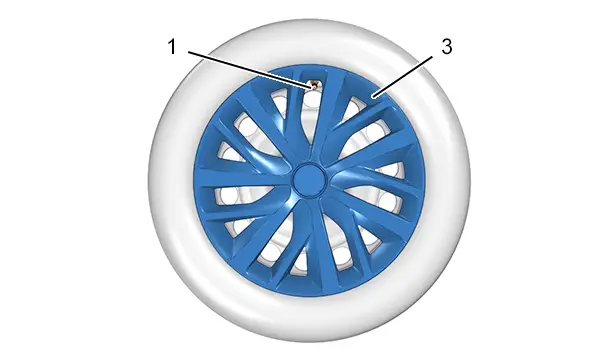

ATTENZIONE : Rispettare il posizionamento della valvola (1) della ruota rispetto al suo alloggiamento sul copricerchio (3) della ruota .

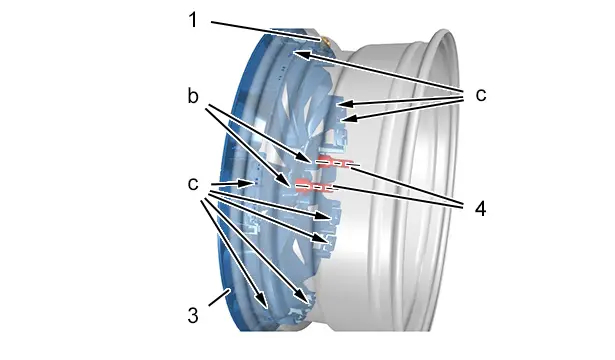

ATTENZIONE : Controllare l’allineamento degli 2 elementi di centraggio "b" con i bulloni (4) delle ruote.

ATTENZIONE : Rischio di rottura degli elementi di centraggio "b" e delle mollette di fissaggio "c" se l’allineamento dei 2 elementi di centraggio "b" non è corretto.

Inclinare il copricerchio (3) della ruota .

Allineare gli 2 elementi di centraggio "b" con i bulloni (4) delle ruote.

Agganciare il copricerchio (3) della ruota alle mollette di fissaggio (in "c") ; Applicare una forza manuale al centro del copricerchio (3) della ruota .

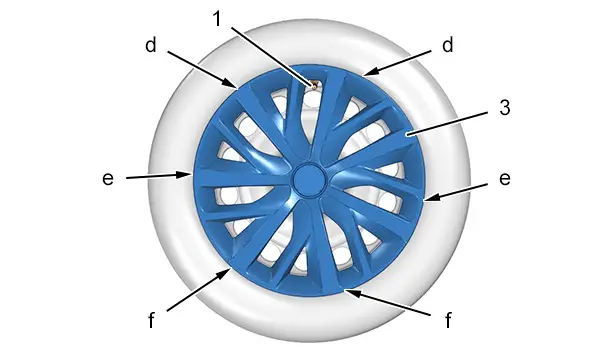

Agganciare il copricerchio (3) della ruota (in ‎ "d", "e" e ‎"f") ; Applicare una forza manuale sulla circonferenza del copricerchio (3) della ruota .

Controllare che il copricerchio (3) della ruota sia agganciato correttamente.
