Peugeot 308: Smontaggio - rimontaggio : Contattori delle batterie di servizio

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli  (rispettare la regolamentazione in vigore nel Paese interessato).

1. Contattore della batteria di servizio 1

1.1. Operazione preliminare

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica ).

1.2. Smontaggio

ATTENZIONE : Rispettare l’ordine delle seguenti operazioni.

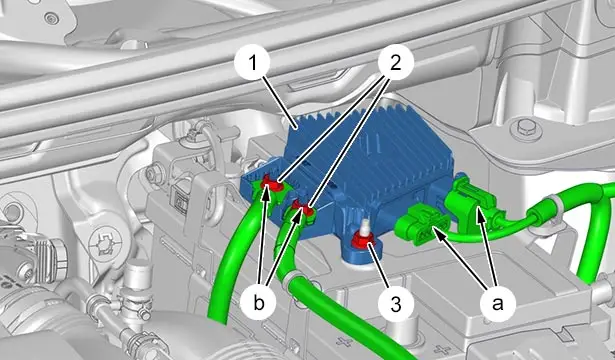

Togliere i 2 dadi (2).

Spostare i fasci elettrici(in "b").

Scollegare i connettori(in "a").

Smontare :

• Il dado (3)
• Il contattore (1) della batteria di servizio 1

1.3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Rispettare l’ordine delle seguenti operazioni.

Rimontare :

• Il contattore (1) della batteria di servizio 1
• Il dado (3)

Ricollegare i connettori(in "a").

Rimontare :

• I fasci elettrici (in "b")
• I 2 dadi (2)

1.4. Operazione complementare

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica ).

2. Contattore della batteria di servizio 2

2.1. Operazioni preliminari

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica ).

CATENA DI TRAZIONE PHEV

Togliere la mensola centrale .

2.2. Smontaggio

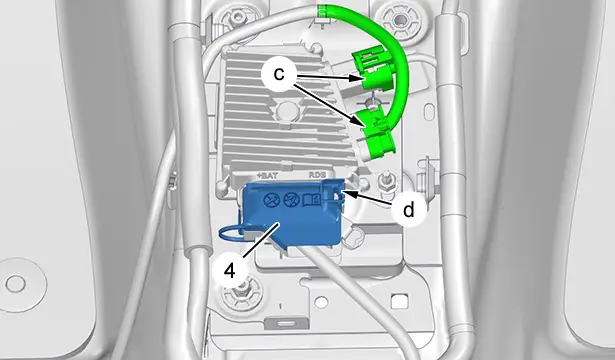

Scollegare i connettori(in "c").

Estrarre la protezione (4)(in "d").

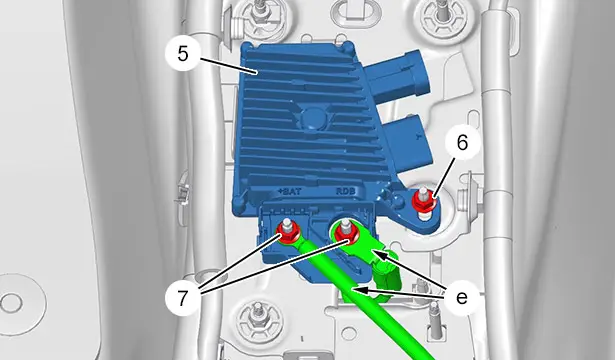

Togliere i 2 dadi (7).

Spostare i fasci elettrici(in "e").

Smontare :

• Il dado (6)
• Il contattore (5) della batteria di servizio 2

2.3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Rispettare l’ordine delle seguenti operazioni.

Rimontare :

• Il contattore (5) della batteria di servizio 2
• Il dado (6)

Ricollegare i connettori(in "c").

Rimontare :

• I fasci elettrici (in "e")
• I 2 dadi (7)
• La protezione (4)(in "d")

2.4. Operazioni complementari

CATENA DI TRAZIONE PHEV

Rimontare la console centrale .

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica ).
