Peugeot 308: Smontaggio - rimontaggio : Amplificatore di frenata elettrica

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

2. Attrezzatura

3. Operazioni preliminari

CATENA DI TRAZIONE PHEV

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica).

Svuotare completamente il serbatoio del liquido dei freni ; Con una siringa pulita.

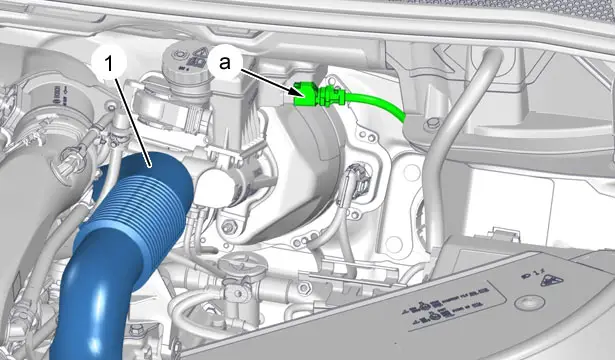

Smontare il raccordo d’entrata dell’aria (1).

Scollegare il connettore (in "a").

CATENA DI TRAZIONE PHEV

Smontare :

• La batteria di servizio ‎1 e il suo supporto
• La pompa freni

4. Smontaggio

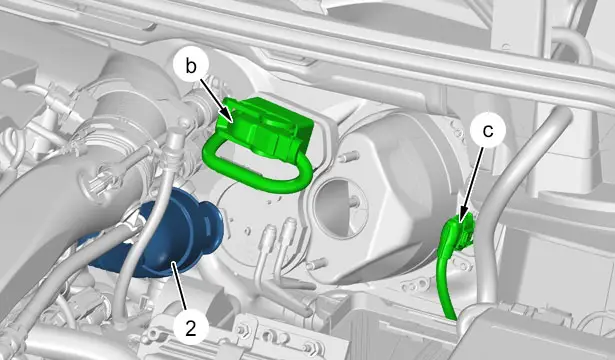

Scollegare :

• Il connettore (in "b")
• Il connettore (in "c")

Smontare il raccordo dell’aria (2).

ATTENZIONE : Non danneggiare la cuffia dell’amplificatore elettrico di frenata.

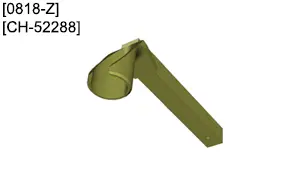

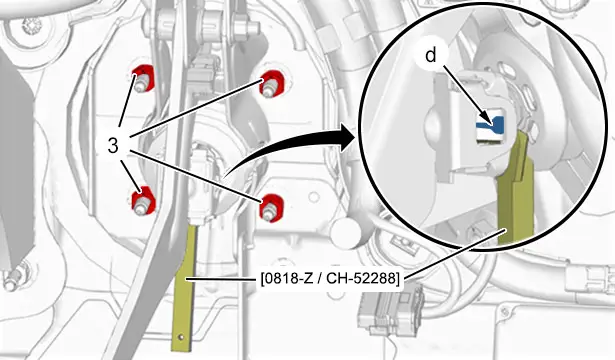

Spostare le linguette (in "d") ; Con l’attrezzo [0818-Z / CH-52288] (attraverso la parte superiore).

Tenere in posizione l’attrezzo ‎[0818-Z / CH-52288] e tirare leggermente il pedale del freno ‎ poi disaccoppiare l’asta ‎ dell’amplificatore elettrico di frenata ‎ dal pedale del freno ‎.

Smontare :

• I dadi (3)
• La pedaliera

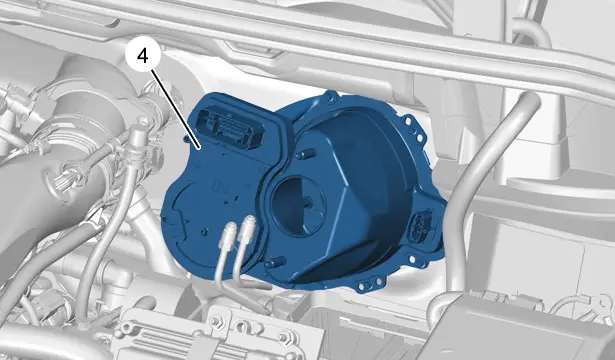

Smontare :

• L’amplificatore di frenata elettrico ‎(4)
• La guarnizione di tenuta ‎ dell’amplificatore elettrico di frenata ‎(4)

5. Rimontaggio

CATENA DI TRAZIONE PHEV

ATTENZIONE : Rispettare le coppie di serraggio .

NOTA : Ad ogni rimontaggio, evitare di danneggiare la cuffia di protezione dell’amplificatore elettrico di frenata.

Rimontare :

• La guarnizione di tenuta ‎ nuovo dell’amplificatore elettrico di frenata ‎(4)
• L’amplificatore di frenata elettrico ‎(4)
• La pedaliera
• I dadi (3) nuovi

Abbinare l’asta ‎ dell’amplificatore di frenata elettrica ‎(4) al pedale del freno ‎ premendo il pedale del freno ‎.

Ricollegare :

• Il connettore (in "c")
• Il connettore (in "b")

6. Operazioni complementari

CATENA DI TRAZIONE PHEV

Riattaccare la pompa freni .

Riempire e spurgare il circuito di frenata .

Pulire l’ambiente circostante da eventuali proiezioni di liquido dei freni.

Ricollegare il connettore (in "a").

Rimontare :

• Il raccordo dell’aria (2)
• Il raccordo d’entrata dell’aria (1)
• La batteria di servizio ‎1 e il suo supporto

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica).

TASSATIVO : Premere più volte il pedale del freno, lentamente e progressivamente, a motore avviato, prima che il veicolo si muova.

ATTENZIONE : Verificare l’assenza di perdite del liquido dei freni.

Verificare il livello del liquido dei freni e completarlo se necessario.
