Peugeot 308: Smontaggio - rimontaggio : Captatore di depressione del circuito di frenata - Captatore di depressione della frenata relativa

TASSATIVO : Rispettare i consigli per la sicurezza e pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Operazioni preliminari

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

Staccare la batteria di servizio .

2. Smontaggio

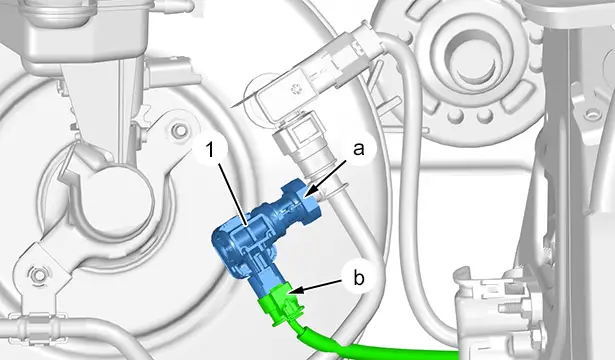

2.1. Captatore di depressione della frenata relativa (se presente)

Scollegare il connettore(in "b").

Disaccoppiare il captatore (1) di depressione della frenata relativa(in "a").

Smontare il captatore (1) di depressione della frenata relativa.

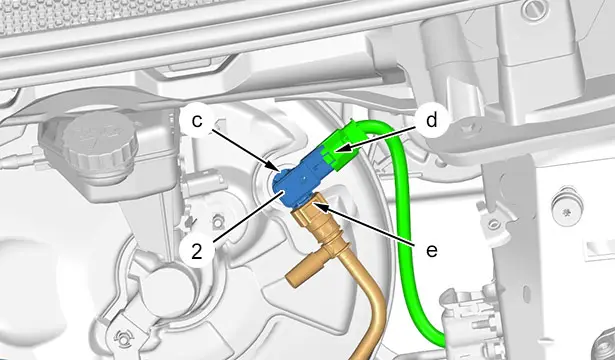

2.2. Captatore di depressione del circuito di frenata

Scollegare il connettore(in "d").

Rilasciare il captatore del vuoto del circuito di frenata (2)(in "c").

Smontare il captatore di depressione (2) del circuito di frenata(in "e").

3. Rimontaggio

3.1. Captatore di depressione del circuito di frenata

Rimontare :

• Il captatore (2) di depressione del circuito di frenata(in "e")
• Il captatore (2) di depressione del circuito di frenata(in "c")

Ricollegare il connettore (in "d").

3.2. Captatore di depressione della frenata relativa (se presente)

Accoppiare il captatore (1) di depressione della frenata relativa(in "a").

Ricollegare il connettore (in "b").

4. Operazioni complementari

Rimontare la batteria di servizio .

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).
