Peugeot 308: Smontaggio - rimontaggio : Pompa del vuoto

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Guarnizione (Pompa del vuoto / Testata)	1
Fascetta	1

2. Operazione preliminare

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio(secondo l’equipaggiamento).

3. Smontaggio

Togliere la copertura motore .

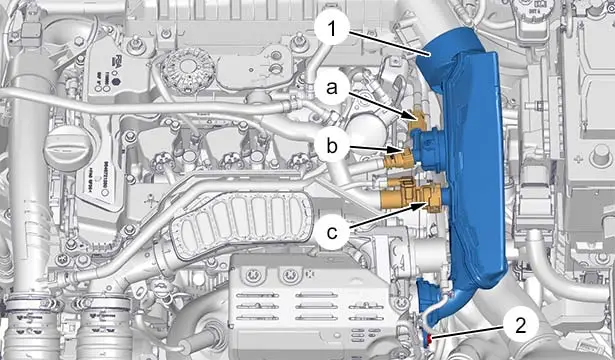

Disaccoppiare :

• Il tubo di riaspirazione dei vapori del carburante(in "a")
• Il tubo di riaspirazione dei vapori del carburante(in "b")(secondo l’equipaggiamento)
• Il riscaldatore dei vapori d’olio(in "c")

Smontare :

• La vite (2)
• Il raccordo (1) di entrata dell’aria del turbocompressore

Smontare il condotto di entrata dell’aria .

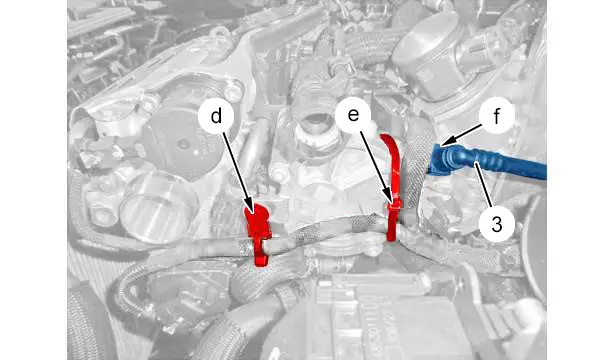

Disaccoppiare il raccordo rapido (3)(in "f").

Tagliare la fascetta(in "e").

Sganciare il fascio elettrico (in "d").

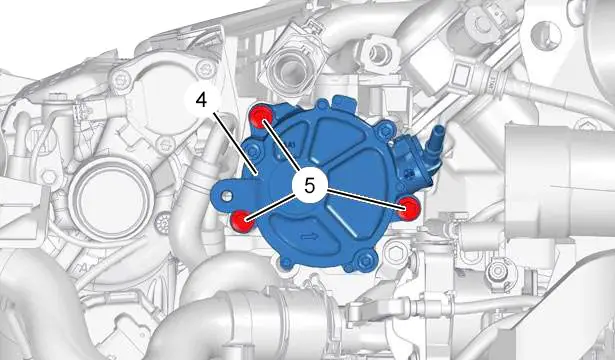

Smontare :

• Le 3 viti (5)
• La pompa del vuoto (4)

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

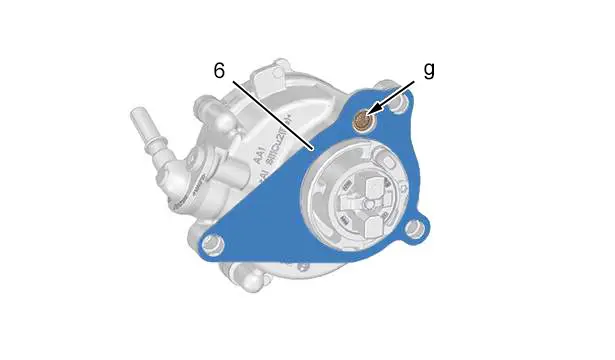

ATTENZIONE : Controllare la presenza del filtro (in "g") ; Rischio di distruzione della pompa a vuoto .

Pulire i piani di giunzione.

Rimontare :

• La guarnizione (6) nuova
• La pompa del vuoto (4)
• Le 3 viti (5)

Agganciare il fascio elettrico (in "d").

Accoppiare il raccordo agganciabile (3)(in "f").

Rimontare una fascetta nuova (in "e").

Rimontare il condotto di entrata dell’aria .

Rimontare :

• Il raccordo (1) di entrata dell’aria del turbocompressore
• La vite (2)

Accoppiare :

• Il tubo di riaspirazione dei vapori del carburante(in "a")
• Il tubo di riaspirazione dei vapori del carburante(in "b")(secondo l’equipaggiamento)
• Il riscaldatore dei vapori d’olio(in "c")

Rimontare la copertura del motore .

5. Operazione complementare

ATTENZIONE : Ricollegare la batteria di servizio .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio(secondo l’equipaggiamento).
