Peugeot 308: Smontaggio-rimontaggio : Trasmissioni

Peugeot 308 (P5) 2021-2025 Manuale di servizio / Meccanica :: Trasmissione / Trasmissioni / Smontaggio-rimontaggio : Trasmissioni

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Sostituzione sistematica dei pezzi

1.1. Cambio manuale

Descrizione	Quantità
Guarnizione tappo di svuotamento del cambio	1
Guarnizione della trasmissione (cambio manuale)	1( per lato)
Dado dello snodo sferico inferiore del perno	1( per lato)
Dado della trasmissione	1( per lato)
Dado della rotula dello sterzo	1( per lato)

1.2. Cambio automatico

Descrizione	Quantità
Dado dello snodo sferico inferiore del perno	1( per lato)
Dado della trasmissione	1( per lato)
Dado della rotula dello sterzo	1( per lato)

1.3. Riduttore

Descrizione	Quantità
Guarnizione tappo di svuotamento del cambio (Riduttore )	1
Dado di trasmissione (Solo dado autofrenante)	1( per lato)
Vite (Supporto della trasmissione)	1
Dado della rotula dello sterzo	1( per lato)
Insieme vite-dado ( rotula inferiore del pivot)	1 (Per lato)
Dado della bielletta della barra stabilizzatrice	1 (Per lato)
Guarnizione a labbro (Riduttore )	1 (Per lato)

2. Attrezzatura

Attrezzo	Riferimento	Descrizione

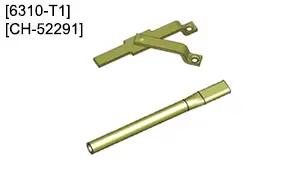

	[6310-T1][CH-52291]	attrezzo d’immobilizzazione del mozzo

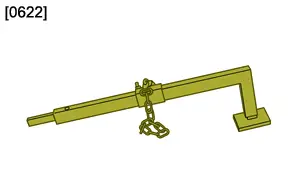

	[0622]	leva di disaccoppiamento delle rotule del pivot

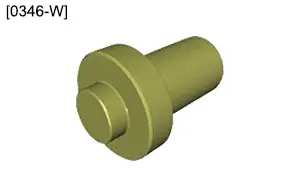

	[0346-W]	Tampone di montaggio del paraolio d’uscita del ponte (lato sinistro)

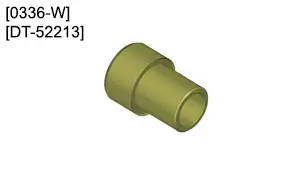

	[0336-W][DT-52213]	Tampone di montaggio del paraolio d’uscita del ponte (lato sinistro)

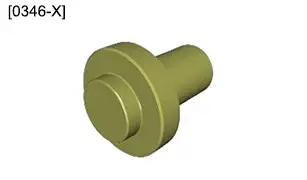

	[0346-X]	Tampone di montaggio del paraolio d’uscita del ponte ( lato destro)
	[0332-ZX]	Cambio tipo ML6Cofanetto di revisione del cambio

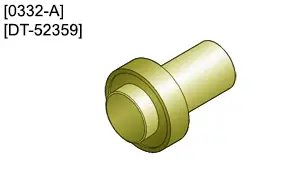

	[0332-A][DT-52359]	ML6 : Tampone di montaggio del paraolio d’uscita del ponte (Lato sinistro )

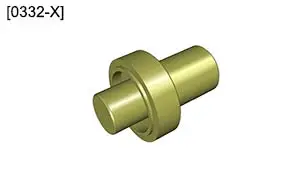

	[0332-X]	ML6 : Tampone di montaggio del paraolio d’uscita del ponte (Lato destro )

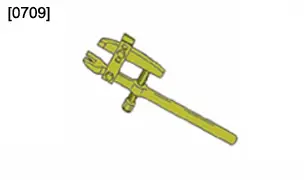

	[0709]	estrattore di snodo

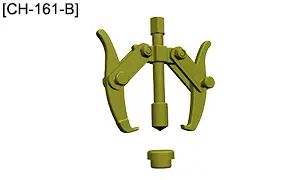

	[CH-161-B]	estrattore di snodo

3. Smontaggio

Collocare il veicolo su un ponte elevatore a 2 colonne .

Smontare :

Le ruote anteriori
La protezione sotto al motore

Svuotare il cambio manuale.

Rimontare il tappo di svuotamento con una guarnizione nuova.

ATTENZIONE : Spalmare abbondantemente di grasso grafitato la filettatura della trasmissione, tra i dentini del dado di trasmissione, per evitare di danneggiare la filettatura della trasmissione durante le operazioni di smontaggio del dado stesso.

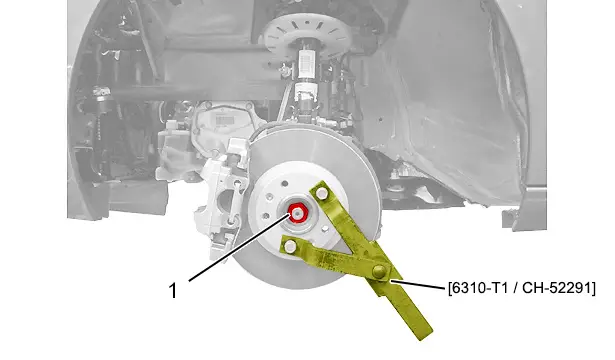

Collocare l’attrezzo [6310-T1 / CH-52291].

Smontare :

Il dado della trasmissione (1)
L’attrezzo [6310-T1 / CH-52291]

ATTENZIONE : Non frenare per allentare il dado di trasmissione poiché si rischia di tranciare le viti di fissaggio del disco del freno.

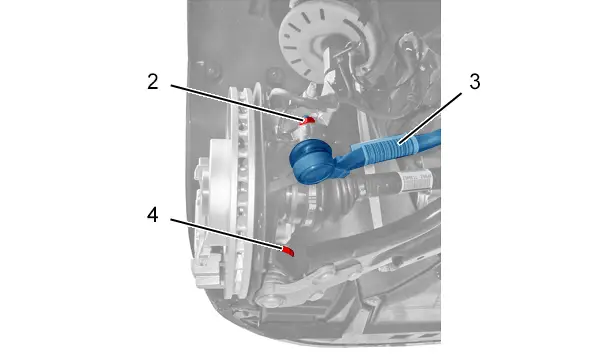

Smontare il dado (2).

Disaccoppiare lo snodo sferico dello sterzo (3) ; Con l’attrezzo [0709 / CH-161-B].

Togliere il dado (4) dalla rotula inferiore del pivot.

Disaccoppiare la rotula inferiore pivot ; Con l’attrezzo [0622].

3.1. Trasmissione sinistra

Per non deteriorare la cuffia di trasmissione, staccare il pivot e far ruotare il corpo dell’ammortizzatore di un quarto di giro.

ATTENZIONE : Non ruotare il flessibile del freno .

Staccare la trasmissione dal mozzo della ruota.

Smontare :

La trasmissione sinistra
La guarnizione della trasmissione sinistra (cambio manuale)

3.2. Trasmissione destra

Per non deteriorare la cuffia di trasmissione, staccare il pivot e far ruotare il corpo dell’ammortizzatore di un quarto di giro.

ATTENZIONE : Non ruotare il flessibile del freno .

Staccare la trasmissione dal mozzo della ruota.

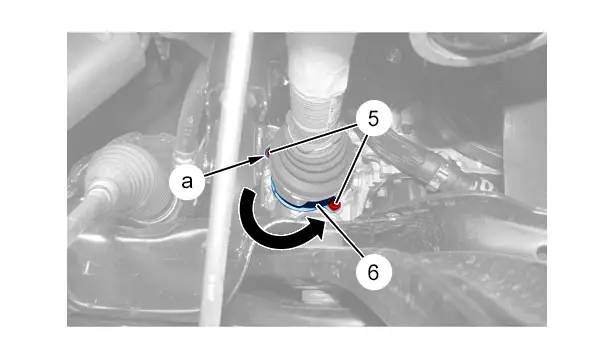

Allentare le 2 viti (5).

Rimuovere la piastrina di tenuta (6) dalla sua sede (in "a").

Far ruotare la piastra di fissaggio (6) (Secondo la freccia ).

Smontare :

La trasmissione destra
La guarnizione di tenuta della trasmissione lato destro (cambio manuale)

4. Controllo

Verificare :

L’assenza di gioco nelle articolazioni della trasmissione
Lo stato delle cuffie
Lo stato del cuscinetto di supporto

Effettuare una revisione delle trasmissioni (se necessario).

5. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio.

Coppie di serraggio :

Assale anteriore
Trasmissione
Ruote
Cambio tipo AMN8 / ATN8
Cambio tipo MB6
Cambio tipo ML6

ATTENZIONE : Se la trasmissione viene riutilizzata, pulire accuratamente la filettatura ; Con uno sgrassante e un panno pulito.

ATTENZIONE : Durante le operazioni di rimontaggio del dado di trasmissione evitare di utilizzare una pistola pneumatica (Distruzione del filetto della trasmissione).

5.1. Guarnizione della trasmissione sinistra (Cambio tipo BE, MB, MC)

ATTENZIONE : Non lubrificare le guarnizioni .

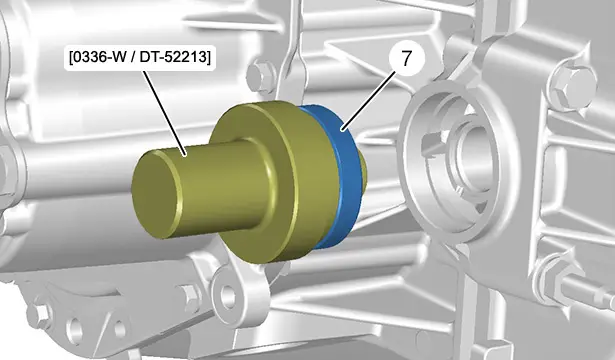

Rimontare la guarnizione della trasmissione sinistra (7) ; Con l’attrezzo [0336-W, DT-52213] e una mazzuola.

5.2. Guarnizione della trasmissione destra con supporto di trasmissione (Cambio tipo BE) / Guarnizione trasmissione destra (Cambio tipo MB, MC)

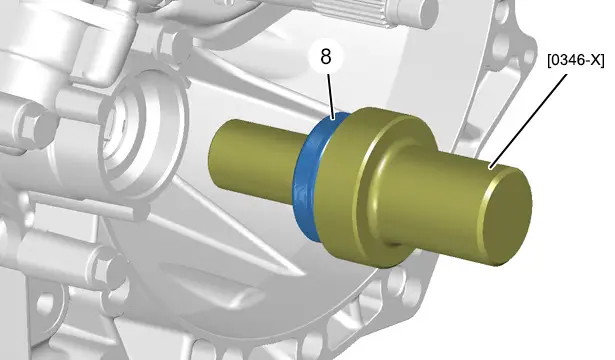

Ricollocare la guarnizione (8) nuova della trasmissione destra ; Con l’attrezzo [0346-X] e una mazzuola.

5.3. Guarnizione della trasmissione destra senza supporto di trasmissione (Cambio tipo BE)

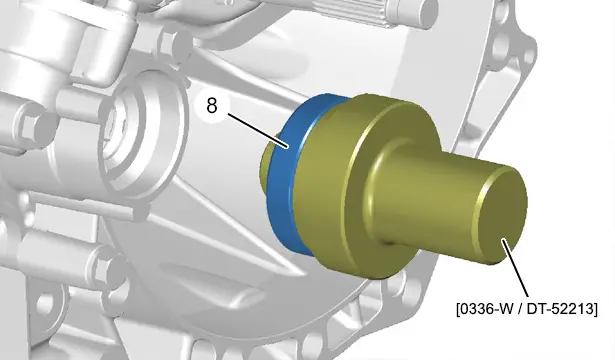

Ricollocare la guarnizione (8) nuova della trasmissione destra ; Con l’attrezzo [0336-W, DT-52213] e una mazzuola.

5.4. Guarnizioni della trasmissione (Cambio tipo ML)

NOTA : Lubrificare leggermente le guarnizioni nuove.

ATTENZIONE : Non danneggiare le guarnizioni paraolio d’uscita del cambio.

ATTENZIONE : Non danneggiare la cuffia della trasmissione .

Rimontare :

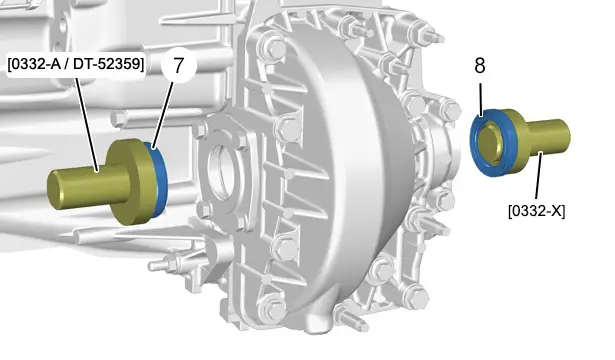

La guarnizione della trasmissione sinistra (7) ; Con l’attrezzo [0332-A / DT-52359] e una mazzuola
La guarnizione di tenuta della trasmissione lato destro (8) ; Con l’attrezzo [0332-X] e una mazzuola

5.5. cambi automatici AMN8 / ATN8

Verificare l’assenza di perdite.

Se necessario : Sostituire le guarnizioni di uscita ponte .
