Peugeot 308: Rimontaggio : Riduttore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
guarnizione ( albero primario)	1
Guarnizione a labbri lato sinistro (Differenziale )	1
Guarnizione a labbri lato destro (Differenziale )	1
Coppiglie di centraggio	2

2. Attrezzatura

attrezzo	Riferimento	Descrizione

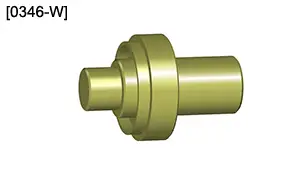

	[0346-W]	Tampone di montaggio della guarnizione del differenziale lato sinistro

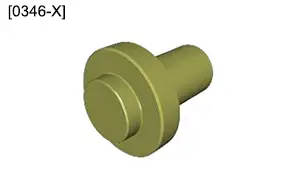

	[0346-X]	Tampone di montaggio della guarnizione del differenziale lato destro

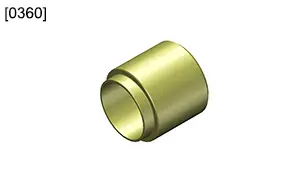

	[0360]	tassello di montaggio del paraolio dell’albero primario

3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

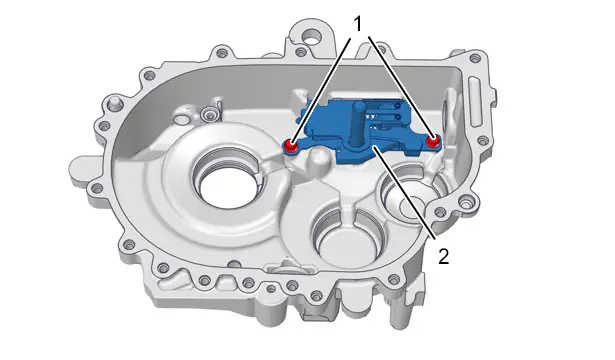

Rimontare :

• Le 2 viti (1)
• Il meccanismo (2) di bloccaggio del nottolino di parcheggio

ATTENZIONE : Controllare la presenza della guarnizione torica sull’azionatore (6) di bloccaggio del nottolino di parcheggio ; Oliare la guarnizione torica al rimontaggio.

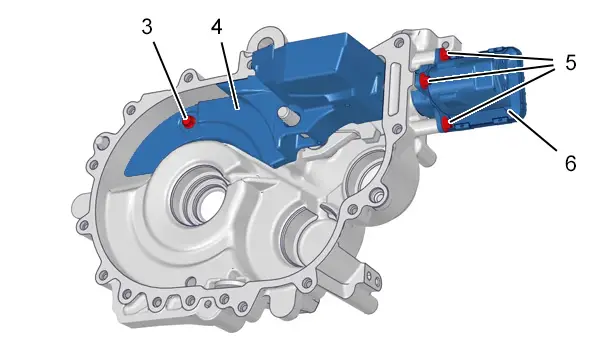

Rimontare :

• Il bocchettone (4) di riempimento dell’olio
• La vite (3)
• L’azionatore ‎(6) di bloccaggio del nottolino di parcheggio
• Le 3 viti (5)

NOTA : Applicare 4 i punti di grasso (indice "G16") sugli spessori di regolazione per mantenerli in posizione durante il montaggio .

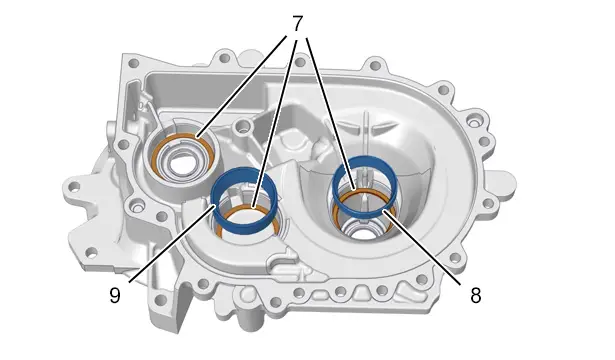

Rimontare :

• Gli spessori di regolazione (7)
• La vaschetta (8) del cuscinetto del differenziale
• La vaschetta (9) del cuscinetto dell’albero secondario

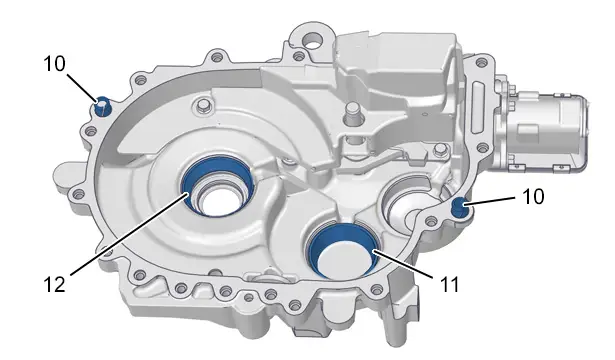

Rimontare :

• Le nuove spinette di centraggio (10)
• La vaschetta (12) del cuscinetto del differenziale
• La vaschetta (11) del cuscinetto dell’albero secondario

ATTENZIONE : Controllare la presenza del magnete prima di rimontare gli alberi primario e secondario.

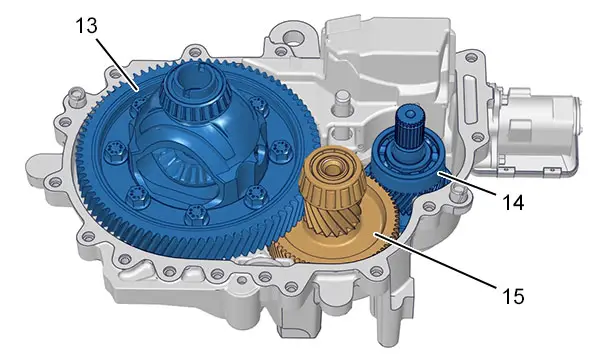

Rimontare :

• L’insieme albero primario (14) e albero secondario (15)
• Il differenziale (13)

Pulire il piano di giunzione.

ATTENZIONE : Le superfici che si interfacciano con il prodotto di tenuta devono essere asciutte ; Il diametro del cordone della guarnizione di tenuta deve essere compreso tra 2 e 3 mm, e senza interruzioni.

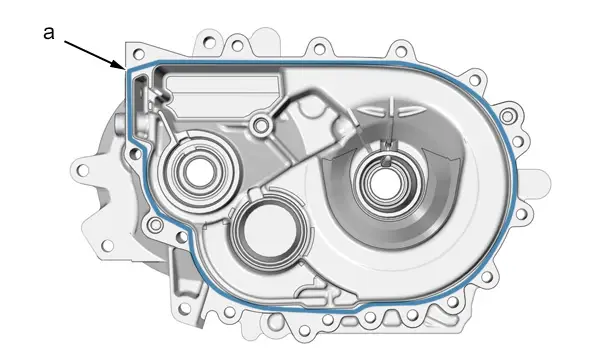

Applicare la striscia di guarnizione di tenuta, indice "E10" (in "a").

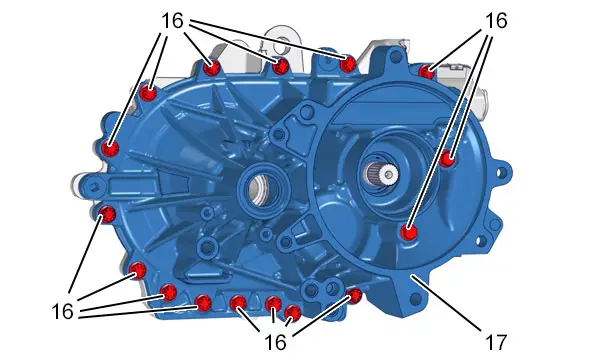

ATTENZIONE : Rispettare l’ordine di serraggio delle viti (16) .

Rimontare :

• Il carter (17)
• Le 16 viti (16)

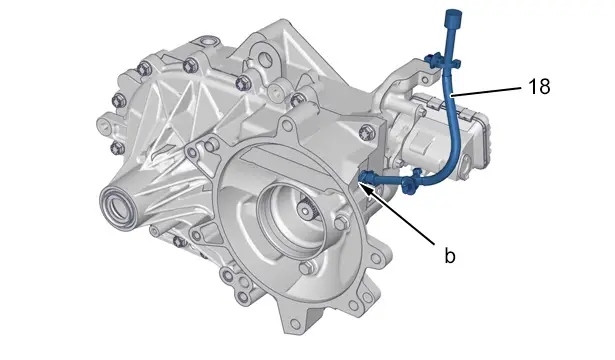

Accoppiare il tubo (18) di messa in aria libera (in "b").

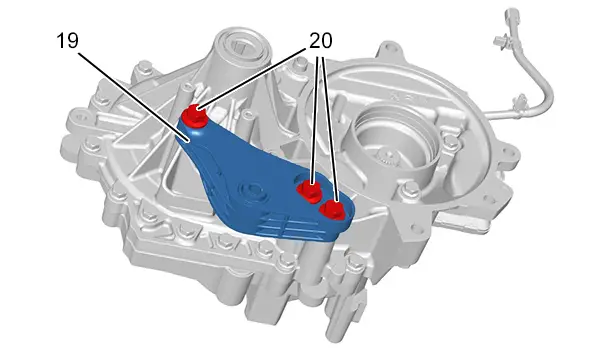

Rimontare :

• Il supporto (19) della bielletta anticoppia
• Le 3 viti (20)

ATTENZIONE : Rimuovere la protezione della guarnizione a labbro (22) dell’albero primario (14) dopo averla rimontata.

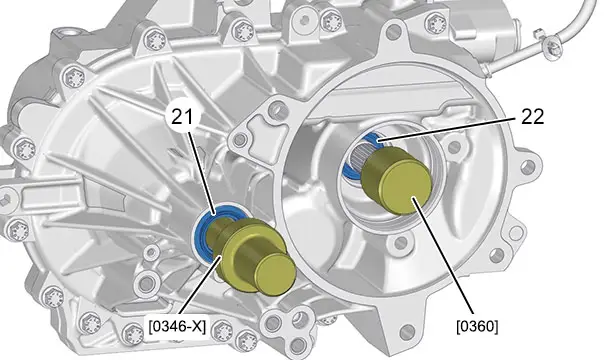

Rimontare :

• La nuova guarnizione a labbro destra (21) del differenziale (13) ; Con l’attrezzo [0346-X]
• La guarnizione a labbro (22) nuova dell’albero primario (14) ; Con l’attrezzo [0360]

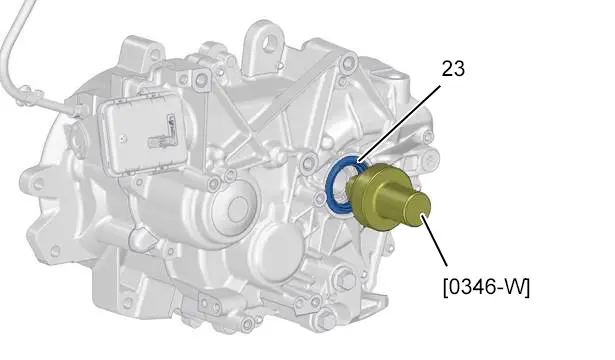

Rimontare la nuova guarnizione a labbro sinistra (23) del differenziale (13) ; Con l’attrezzo [0346-W].
