Peugeot 308: Smontaggio - rimontaggio : scambiatore termico

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

1. Sostituzione sistematica dei pezzi

2. Attrezzatura

MODULO TIPO ATN8

3. Smontaggio

Collocare il veicolo su un ponte elevatore a 2 colonne.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare la batteria di servizio 12 V.

Smontare la protezione sotto il motore (secondo l’equipaggiamento).

Svuotare il cambio automatico .

MODULO TIPO ATN8

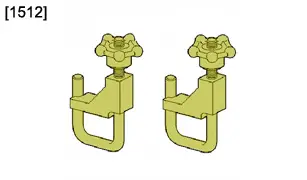

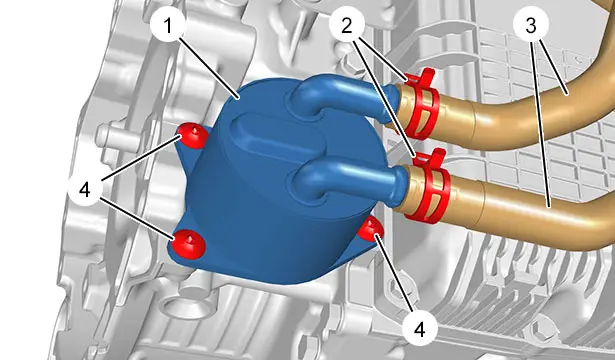

Serrare le tubature (3) ; Con gli attrezzi [1512].

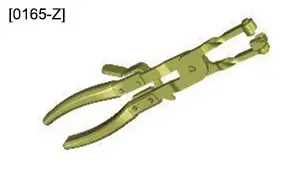

Allentare le fascette (2) ; Utilizzazione dell’attrezzo [0165-Z].

Disaccoppiare i tubi (3).

NOTA : Disporre un recipiente sotto allo scambiatore termico (1) (Rischio di fuoriuscita di olio).

Smontare :

• Le viti (4)
• Lo scambiatore termico (1)
• Le guarnizioni toriche

4. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

Rimontare :

• Le guarnizioni toriche nuove
• Lo scambiatore termico (1)
• Le viti (4)

MODULO TIPO ATN8

Accoppiare i tubi ‎(3).

Serrare le fascette (2) ; Con l’attrezzo [0165-Z].

Togliere gli attrezzi [1512].

Riattaccare la protezione sotto al motore (secondo l’equipaggiamento).

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie.

Riportare il veicolo sulle sue ruote.

Riempire e verificare il livello del cambio automatico .

Effettuare il riempimento, spurgo e livello del circuito di refrigerazione (Se necessario).

Aggiornare il contatore d’usura dell’olio (seguire il procedimento dell’attrezzo di diagnosi).
