Peugeot 308: Smontaggio - rimontaggio : Azionatore di bloccaggio del nottolino di parcheggio

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli(rispettare la regolamentazione in vigore nel Paese interessato).

1. Operazione preliminare

ATTENZIONE : Realizzare le operazioni da effettuare prima di scollegare le batterie di servizio .

Scollegare le batterie di servizio (Secondo la procedura specifica ).

2. Smontaggio

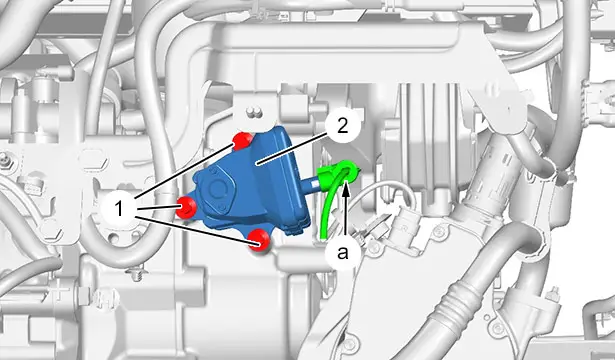

Scollegare il connettore(in "a").

Smontare :

• Le viti (1)
• L’azionatore ‎ (2) di bloccaggio del nottolino di parcheggio

3. Rimontaggio

ATTENZIONE : Rispettare le coppie di serraggio .

ATTENZIONE : Controllare il posizionamento della guarnizione torica nella scanalatura dell’azionatore (2) di bloccaggio del nottolino di parcheggio.

Lubrificare leggermente la guarnizione torica dell’azionatore di bloccaggio del nottolino di parcheggio (2).

Orientare l’azionatore ‎ (2) di bloccaggio del nottolino di parcheggio in modo da far corrispondere i ‎3 fori di fissaggio sul carter.

Inserire l’azionatore ‎ (2) di bloccaggio del nottolino di parcheggio nel carter con l’applicazione di uno sforzo di aderenza per comprimere la molla del nottolino di parcheggio.

ATTENZIONE : Tenere l’aderenza dell’azionatore ‎ (2) di bloccaggio del nottolino di parcheggio nella fase di puntatura e serraggio delle viti ‎.

Puntare le viti (1).

Serrare le viti (1).

Ricollegare il connettore (in "a").

4. Operazioni complementari

ATTENZIONE : Effettuare le operazioni dopo aver ricollegato le batterie di servizio .

Ricollegare le batterie di servizio (Secondo la procedura specifica ).

Controllare il funzionamento dei vari equipaggiamenti.
