Peugeot 308: Smontaggio-rimontaggio : Elementi interni al riduttore

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

ATTENZIONE : Rispettare le condizioni di pulizia e rimontaggio del riduttore .

ATTENZIONE : Prima dello smontaggio, identificare la posizione dei pezzi.

1. Sostituzione sistematica dei pezzi

Descrizione	Quantità
Cuscinetti dell’albero primario	2
Anello d’arresto ( albero primario)	4
Cuscinetto dell’albero secondario	2
Anello d’arresto (Albero secondario)	1
Coppiglie (Perno dei satelliti del differenziale)	2
Cuscinetto del differenziale	2
Vite (Differenziale )	8

2. Attrezzatura

Utilizzare l’attrezzatura raccomandata .

3. ALBERO PRIMARIO

3.1. Smontaggio

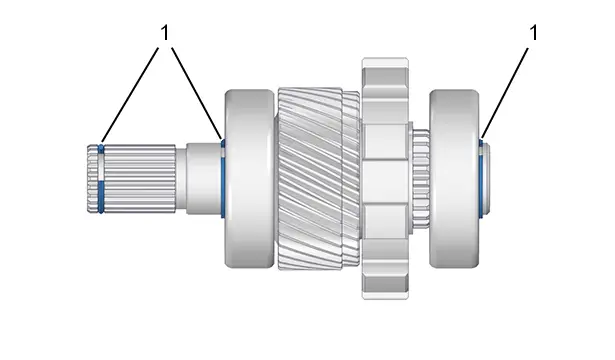

Togliere gli anelli di fermo (1).

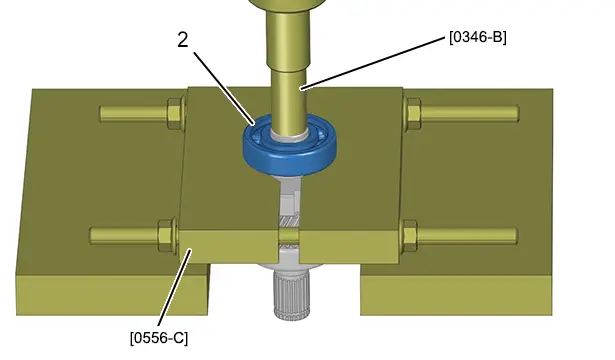

Smontare il cuscinetto (2) dell’albero primario ; Con gli attrezzi [0346-B], [0556-C] e con una pressa.

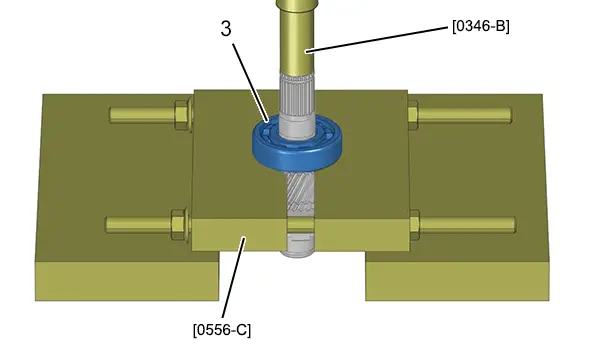

Smontare il cuscinetto (3) dell’albero primario ; Con gli attrezzi [0346-B], [0556-C] e con una pressa.

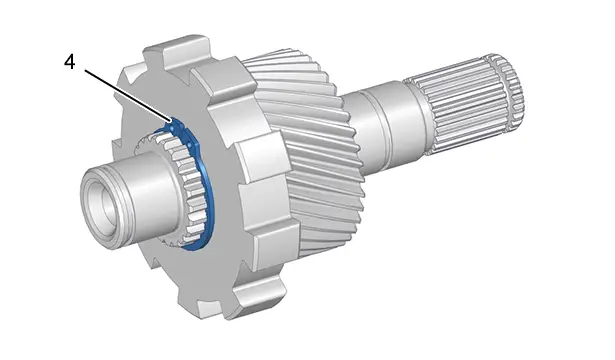

Togliere l’anello di fermo (4).

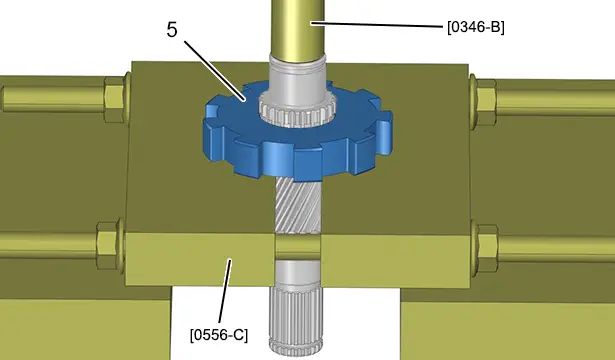

Smontare il pignone (5) di bloccaggio del nottolino di parcheggio ; Con gli attrezzi [0346-B], [0556-C] e con una pressa.

3.2. Rimontaggio

ATTENZIONE : Lubrificare le scanalature dell’albero primario al rimontaggio del pignone (5) di bloccaggio del nottolino di parcheggio.

Rimontare :

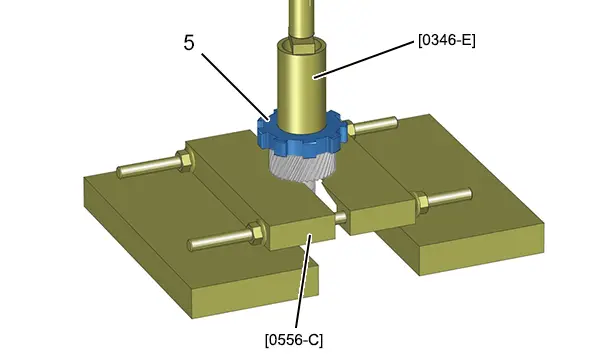

• Il pignone (5) di bloccaggio del nottolino di parcheggio ; Con gli attrezzi [0346-E], [0556-C] e con una pressa
• L’anello di fermo (4) nuovo

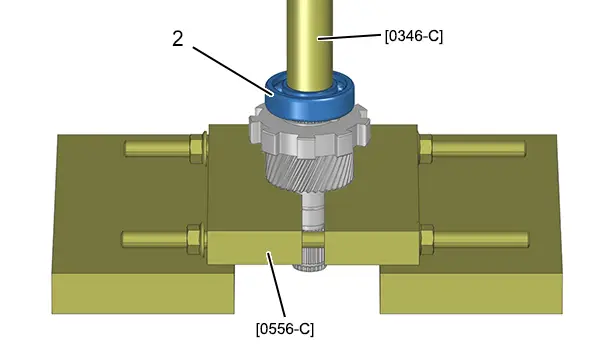

Rimontare il cuscinetto (2) nuovo dell’albero primario ; Con gli attrezzi [0346-C], [0556-C] e con una pressa.

Rimontare :

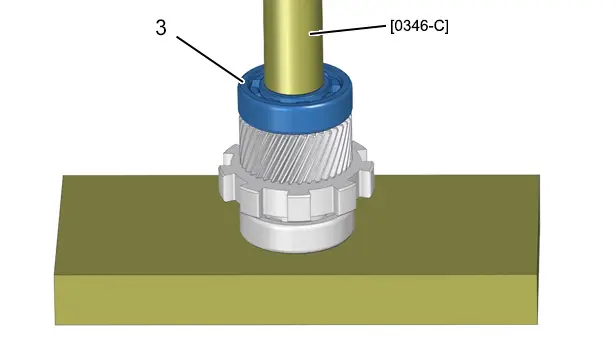

• Il cuscinetto (3) nuovo dell’albero primario ; Con gli attrezzi [0346-C] e con una pressa
• Gli anelli di fermo nuovi (1)

4. Albero secondario

4.1. Smontaggio

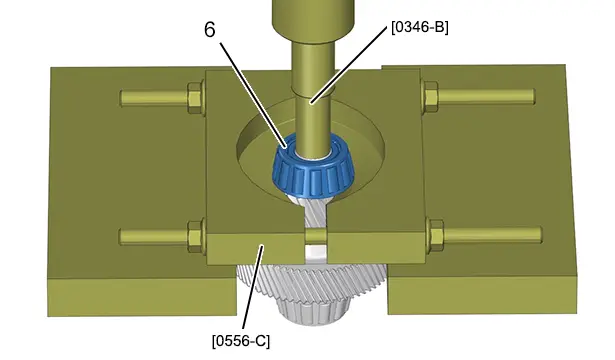

Smontare il cuscinetto (6) dell’albero secondario ; Con gli attrezzi [0346-B], [0556-C] e con una pressa.

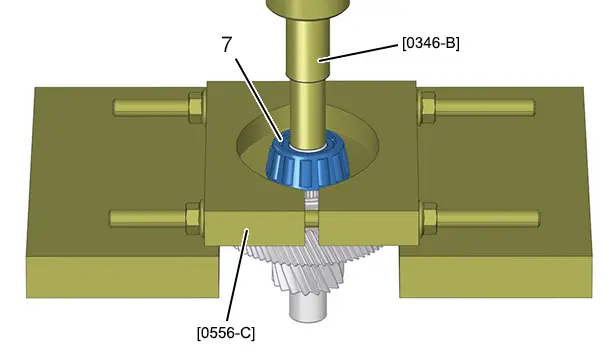

Smontare il cuscinetto (7) dell’albero secondario ; Con gli attrezzi [0346-B], [0556-C] e con una pressa.

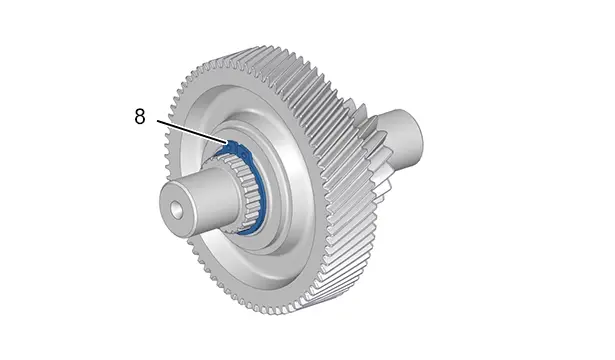

Togliere l’anello di fermo (8).

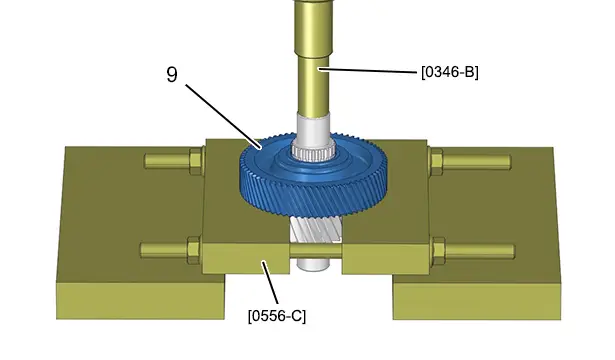

Smontare il pignone ricettore (9) dall’albero secondario ; Con gli attrezzi [0346-B], [0556-C] e con una pressa.

4.2. Rimontaggio

ATTENZIONE : Lubrificare le scanalature dell’albero secondario al rimontaggio del pignone ricettore (9) dell’albero secondario .

Rimontare :

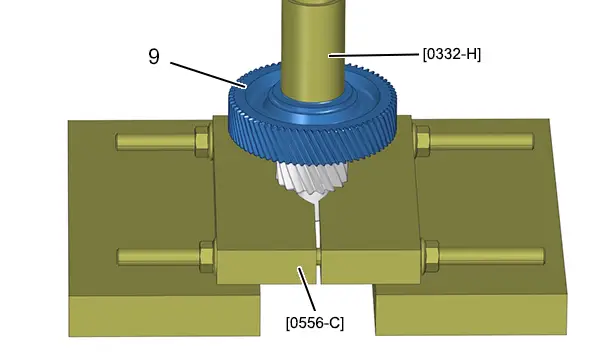

• Il pignone ricettore (9) dell’albero secondario ; Con gli attrezzi [0332-H], [0556-C] e con una pressa
• L’anello di fermo (8) nuovo

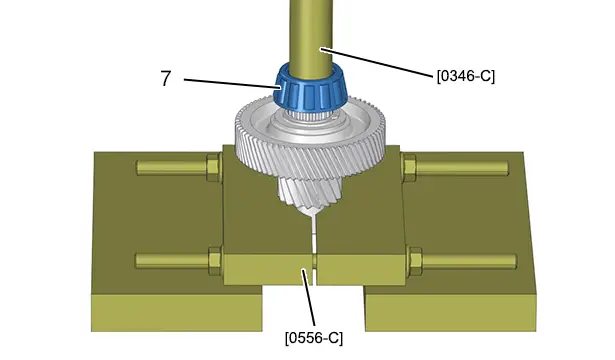

Rimontare il cuscinetto (7) dell’albero secondario ; Con gli attrezzi [0346-C], [0556-C] e con una pressa.

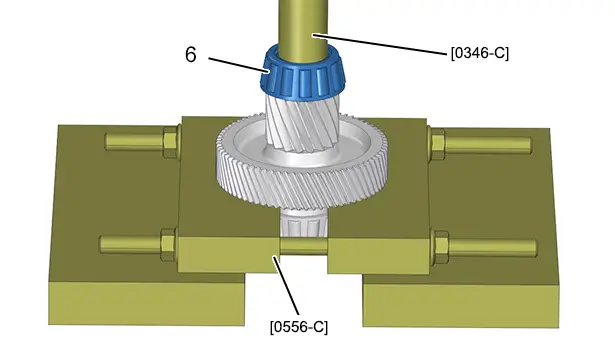

Rimontare il cuscinetto (6) dell’albero secondario ; Con gli attrezzi [0346-C], [0556-C] e con una pressa.

5. scatola del differenziale

5.1. Smontaggio

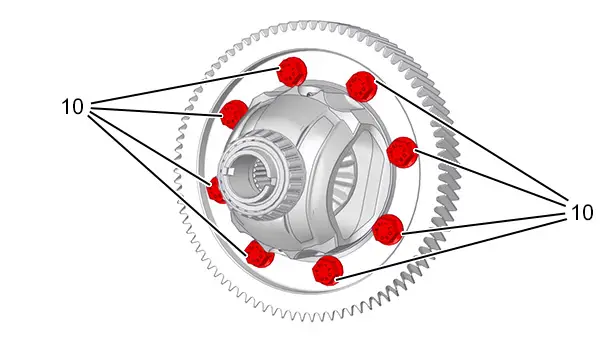

Togliere le 8 viti (10) della corona del differenziale .

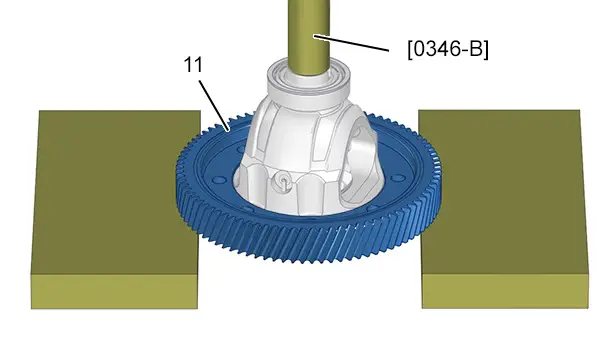

Smontare la corona (11) del differenziale ; Con gli attrezzi [0346-B], [0556-C] e con una pressa.

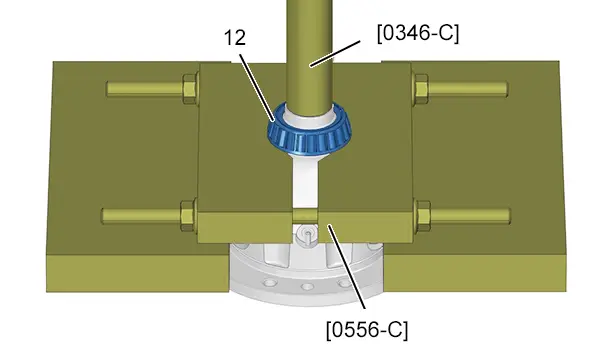

Smontare il cuscinetto (12) del differenziale ; Con gli attrezzi [0346-B], [0556-C] e con una pressa.

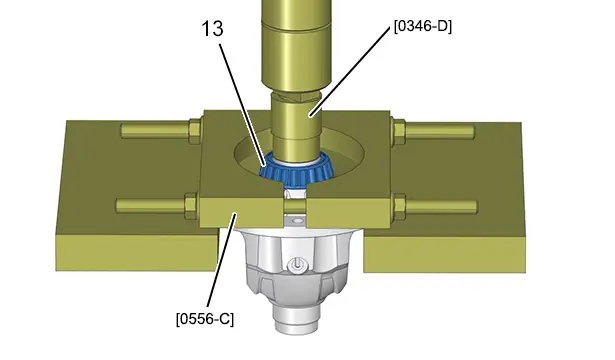

Smontare il cuscinetto (13) del differenziale ; Con gli attrezzi [0346-D], [0556-C] e con una pressa.

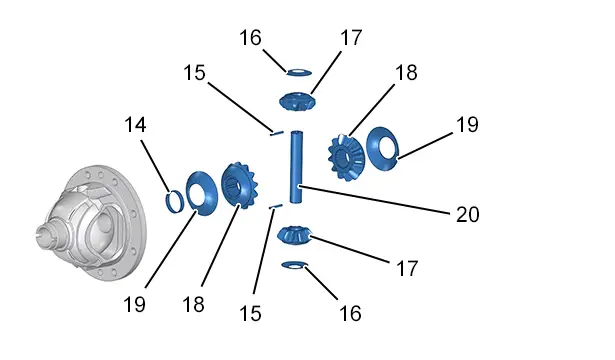

Smontare :

• Le spine (15)
• Il perno porta-satelliti (20)
• I satelliti (17) con le relative coppelle d’appoggio (16)
• I planetari (18) con le relative coppelle (19)
• Il centratore planetario (14), lato opposto alla corona

5.2. Rimontaggio

Rimontare :

• Il centratore planetario (14), lato opposto alla corona
• I planetari (18) con le relative coppelle (19)
• I satelliti (17) con le relative coppelle d’appoggio (16)
• Il perno porta-satelliti (20)
• Le spine (15) (nuovi)

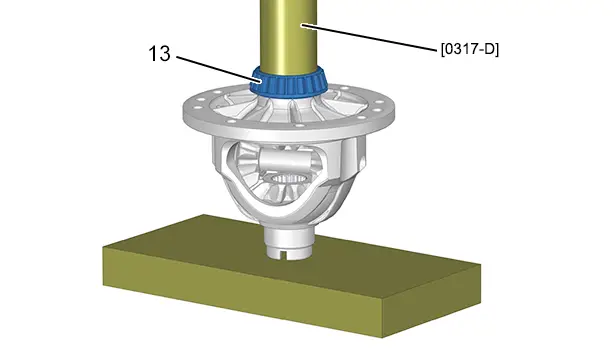

Rimontare il cuscinetto (13) nuovo del differenziale ; Con l’attrezzo [0317-D] e con una pressa.

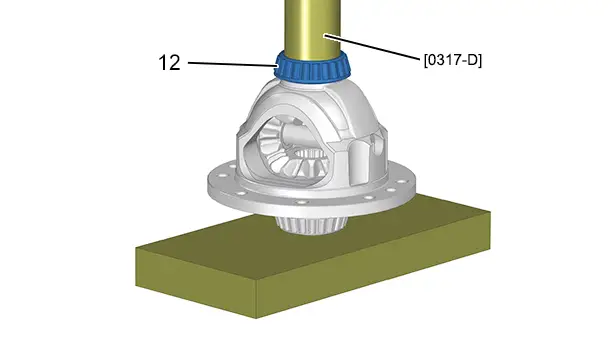

Rimontare il cuscinetto (12) nuovo del differenziale ; Con l’attrezzo [0317-D] e con una pressa.

Fissare le 8 viti (10) nuove della corona (11) del differenziale .

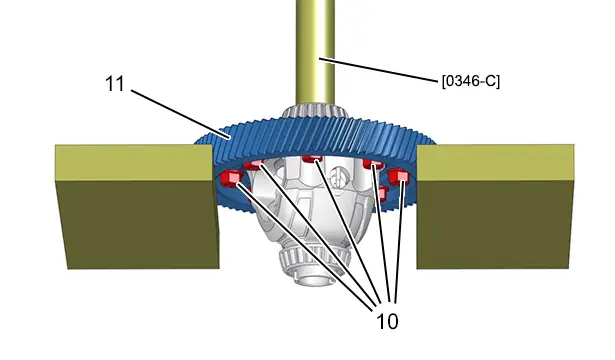

Rimontare la corona del differenziale (11) ; Con l’attrezzo [0346-C] e con una pressa.

ATTENZIONE : Rispettare l’ordine di serraggio .

Serrare le 8 viti (10) nuove della corona (11) del differenziale .
