Peugeot 308: Smontaggio - rimontaggio : Leva del cambio a impulsi

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

TASSATIVO : Il personale che lavora sui veicoli equipaggiati di batterie di trazione deve aver ricevuto una formazione specifica per i veicoli elettrici ed essere autorizzato a intervenire su tali veicoli (rispettare la regolamentazione in vigore nel Paese interessato).

1. Attrezzatura

2. Operazione preliminare

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Scollegare le batterie di servizio (secondo l’equipaggiamento).

3. Smontaggio

Togliere la mensola centrale .

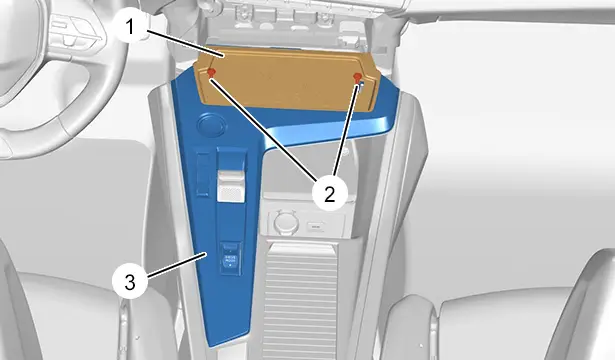

Smontare :

• Il rivestimento (1)
• Le viti (2)

Staccare la modanatura (3) ; Con l’attrezzo [1350-ZZ].

Scollegare il connettore (in "a").

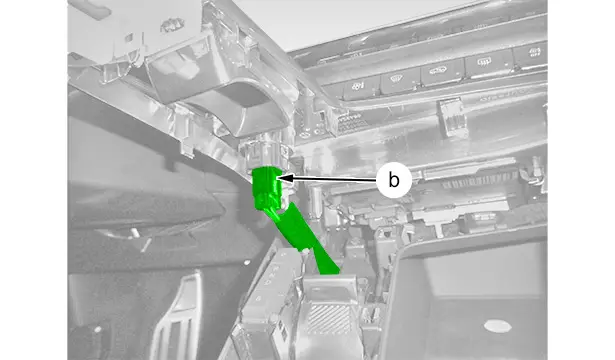

Scollegare il connettore (in "b").

Staccare la modanatura (3).

Togliere le 4 viti (4).

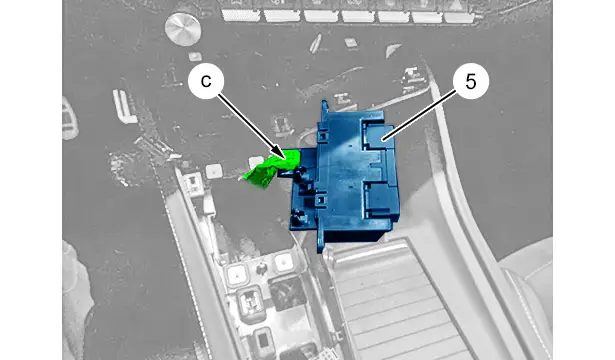

Sollevare la leva delle marce a impulsi ‎(5).

Scollegare il connettore (in "c").

Smontare la leva del cambio a impulsi (5).

4. Rimontaggio

Ricollegare il connettore (in "c").

Rimontare :

• La leva delle marce a impulsi ‎(5)
• Le 4 viti (4)

Ricollegare i connettori (in "b", "a").

Rimontare :

• La modanatura (3)
• Le 2 viti (2)
• Il rivestimento (1)
• La console centrale

5. Operazioni complementari

5.1. Operazioni comuni

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

ATTENZIONE : Nel caso di un veicolo con 2 batterie, eseguire le operazioni specifiche di scollegamento e ricollegamento delle batterie di servizio.

Ricollegare le batterie di servizio (secondo l’equipaggiamento).

5.2. Controllo

Controllare il funzionamento dei vari equipaggiamenti.
