Peugeot 308: Smontaggio - rimontaggio : Comando delle marce

TASSATIVO : Rispettare i consigli per la sicurezza e la pulizia .

ATTENZIONE : Regolare i cavi di comando del cambio ad ogni smontaggio dei comandi delle marce.

1. Operazioni preliminari

Collocare il veicolo su un ponte elevatore a 2 colonne.

Inserire il contatto.

Far arretrare i sedili anteriori al massimo.

ATTENZIONE : Prima di ricollegare la batteria di servizio realizzare tutte le operazioni necessarie .

Scollegare la batteria di servizio .

Togliere la mensola centrale .

2. Smontaggio

Smontare :

• La protezione anteriore sotto al motore
• La batteria di servizio 12 V

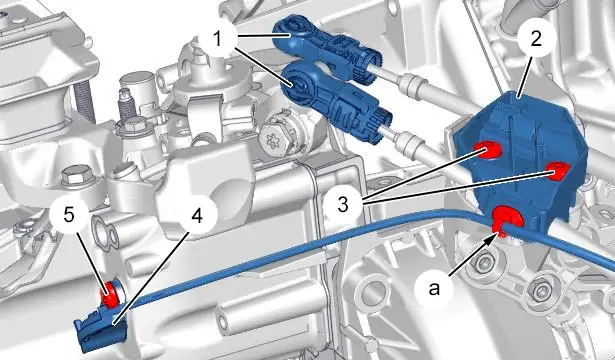

Disaccoppiare i 2 snodi sferici (1).

Sganciare il fascio elettrico (in "a").

Smontare :

• La vite (5)
• Il dispositivo d’inserimento della retromarcia (4)
• Le viti (3)
• La flangia (2)

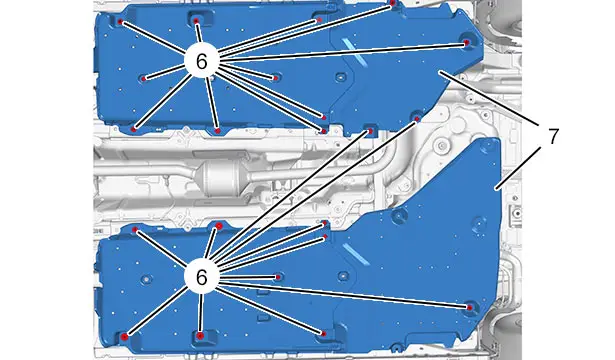

Smontare :

• I dadi (6)
• I deflettori dell’aria (7)

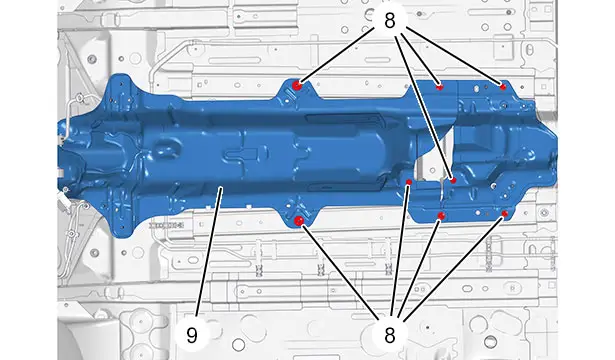

Smontare :

• La linea di scarico
• I dadi (8)
• Lo schermo termico dello scarico (9)

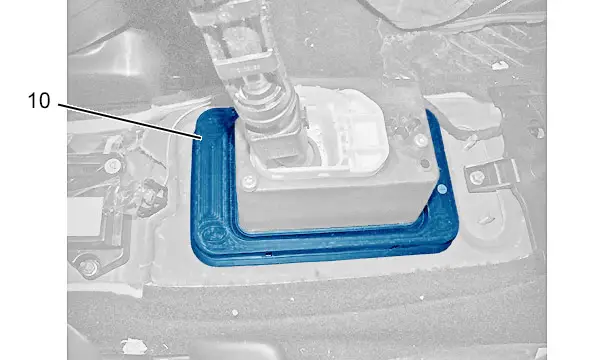

Staccare la guarnizione (10).

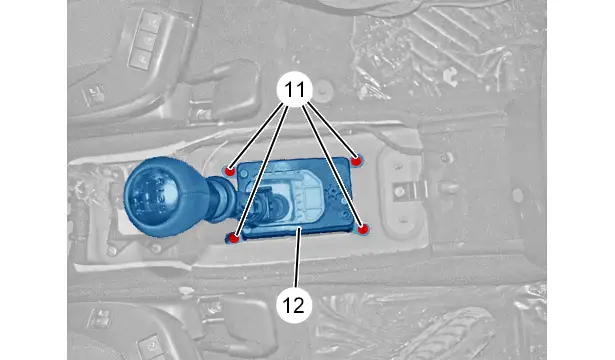

Smontare :

• I dadi (11)
• L’insieme (12) del comando del cambio(dal di sotto del veicolo)

3. Rimontaggio

Posizionare l’insieme comando delle marce(dal di sotto del veicolo).

Rimontare :

• L’insieme (12) del comando del cambio
• I dadi (11)
• La guarnizione (10)
• Lo schermo termico dello scarico (9)
• I dadi (8)
• La linea di scarico
• I deflettori dell’aria (7)
• I dadi (6)
• La flangia (2)
• Le viti (3)
• Il dispositivo d’inserimento della retromarcia (4)
• La vite (5)

Accoppiare le 2 rotule (1).

ATTENZIONE : Una non corretta regolazione potrebbe provocare una difficoltà d’inserimento delle marce.

Regolare i comandi del cambio .

Controllare che l’inserimento di tutte le marce avvenga senza presenza du punti duri.

Rimontare :

• La batteria di servizio 12 V
• La protezione anteriore sotto al motore

4. Operazioni complementari

Rimontare :

• La console centrale
• Il veicolo sulle sue ruote

ATTENZIONE : Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie .

Dopo aver ricollegato la batteria di servizio realizzare tutte le operazioni necessarie.
